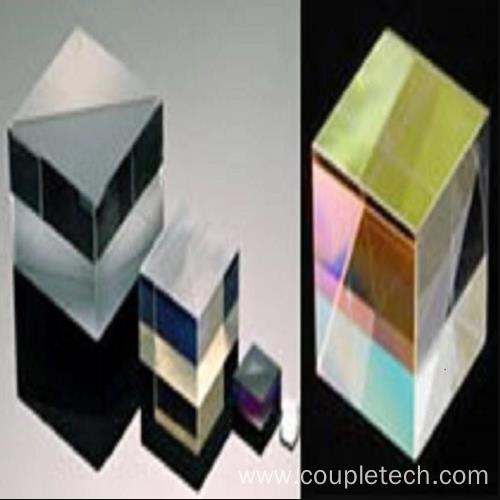

போலரைசிங் பீம் ஸ்ப்ளிட்டர் க்யூப்ஸ் (பிபிஎஸ் கியூப்)

போலரைசிங் பீம் ஸ்ப்ளிட்டர் க்யூப்ஸ் (பிபிஎஸ் கியூப்) சிமென்ட் செய்யப்பட்ட இரண்டு துல்லியமான உயர் சகிப்புத்தன்மை வலது கோண ஆப்டிகல் ப்ரிஸம் மூலம் கட்டமைக்கப்படுகிறது; ஒரு ப்ரிஸத்தின் ஹைப்போடென்யூஸ் துருவமுனைப்பு மின்கடத்தா பூச்சுடன் பூசப்பட்டுள்ளது. இது தோராயமாக விட்டங்களை இரண்டு ஆர்த்தோகனல், லீனியர், துருவப்படுத்தப்பட்ட கூறுகளாக துருவப்படுத்தியது. S-துருவப்படுத்தப்பட்ட ஒளி 90 டிகிரி கோணத்தில் பிரதிபலிக்கிறது, அதே நேரத்தில் பி-துருவப்படுத்தப்பட்ட ஒளி கடத்தப்படுகிறது. பிபிஎஸ் கனசதுரமானது போலரைசர், பீம் ஸ்ப்ளிட்டர் அல்லது பீம் காம்பினர்கள் போலரைசிங் ஆப்டிக் துறையில் பயன்படுத்தப்படலாம். உள்ளீட்டு கற்றைக்கு இணையாக இருக்கும் வெளியீட்டு கற்றை பி-துருவப்படுத்தப்பட்ட கற்றை என்று அழைக்கப்படுகிறது, அதே நேரத்தில் ஆர்த்தோகனல் வெளியீட்டு கற்றை s-துருவப்படுத்தப்பட்ட கற்றை என வரையறுக்கப்படுகிறது.

300:1 முதல் 1000:1 வரை அழிந்துபோகும் விகிதத்துடன் கூடிய PBS Cube Polarizer கிடைக்கிறது, Coupletech இலிருந்து Polarization Beamsplitters அல்லது Beam Combiners மிகவும் பரந்த அளவிலான பூச்சுகளைக் கொண்டுள்ளன: அதாவது நாரோ பேண்ட்: 488nm, 532nm, 632,80nm,80nm,80nm,80nm, , 1064nm, 1310nm, 1550nm மற்றும் பிராட்பேண்ட்: 450-650nm, 650-850nm, 900-1200nm, 1200-1550nm, 1500-1610nm. Coupletech இன் Beamsplitter அளவு 5 x 5 x 5mm3, 9 x 9 x 9mm3, 10 x 10 x 10mm3, 12.7 x 12.7 x 12.7mm3, 15 x 15 x 15mm3, 20x203, 20x203 , மற்ற அளவு தனிப்பயனாக்கலாம். போலரைசிங் பீம் ஸ்ப்ளிட்டர் அடிக்கடி துருவமுனைப்பு ஒளியியல் பொருட்கள் மற்றும் ஒளியியல் கூறுகளாகப் பயன்படுத்தப்படுகிறது.
