அகச்சிவப்பு ZnGeP2 (ZGP) படிகம்

தயாரிப்பு பண்புக்கூறுகள்

அகச்சிவப்பு ZnGeP2 (ZGP) படிகங்கள் 0.74 மற்றும் 12 µm இல் டிரான்ஸ்மிஷன் பேண்ட் விளிம்புகளைக் கொண்டுள்ளன. இருப்பினும், அவற்றின் பயனுள்ள பரிமாற்ற வரம்பு 1.9 முதல் 8.6 µm வரை மற்றும் 9.6 முதல் 10.2 µm வரை உள்ளது. IR நான்லீனியர் கிரிஸ்டல் ZnGeP2 ஆனது மிகப்பெரிய நேரியல் அல்லாத ஒளியியல் குணகம் மற்றும் ஒப்பீட்டளவில் அதிக லேசர் சேத வரம்புகளைக் கொண்டுள்ளது. NLO படிகங்கள் ZGP படிகங்கள் பல்வேறு பயன்பாடுகளில் வெற்றிகரமாகப் பயன்படுத்தப்படலாம்: ஹார்மோனிக்ஸ் உருவாக்கம் மற்றும் கலவை செயல்முறைகள் மூலம் CO2 மற்றும் CO லேசர் கதிர்வீச்சை அருகிலுள்ள IR வரம்பிற்கு மாற்றுதல், துடிப்புள்ள CO, CO2 மற்றும் இரசாயன DF-லேசரின் திறமையான SHG மற்றும் திறம்பட கீழே மாற்றுதல் ஓபிஓ செயல்முறை மூலம் ஹோல்மியம், துலியம் மற்றும் எர்பியம் லேசர் அலைநீளங்கள் முதல் நடு அகச்சிவப்பு அலைநீளம் வரை.

Coupletech Co., Ltd. OPO பயன்பாடுகளுக்கு அதிக டேமேஜ் த்ரெஷோல்ட் BBAR பூச்சுகள் மற்றும் குறைந்த உறிஞ்சுதல் குணகம் α <0.05 cm-1 (பம்ப் அலைநீளங்களில் 2.05 - 2.1 µm) கொண்ட IR மெட்டீரியல் ZGP படிகங்களை வழங்குகிறது. வழக்கமான உறிஞ்சுதல் குணகம் 2.5 - 8.2 µm வரம்பில் <0.03 cm-1 ஆகும். பெரிய நேரியல் அல்லாத படிக குணகங்கள் (d36=75pm/V), பரந்த அகச்சிவப்பு வெளிப்படைத்தன்மை வரம்பு (0.75-12μm), உயர் வெப்ப கடத்துத்திறன் (0.35W/(cm·K)), அதிக லேசர் சேதம் வரம்பு (2-5J/cm2) மற்றும் நன்கு எந்திரம் செய்யும் பண்பு, IR பொருட்கள் ZnGeP2 படிகமானது அகச்சிவப்பு நேரியல் அல்லாத ஒளியியல் படிகங்களின் ராஜா என்று அழைக்கப்படுகிறது, மேலும் இது உயர் சக்தி, ட்யூன் செய்யக்கூடிய அகச்சிவப்பு லேசர் உருவாக்கத்திற்கான சிறந்த அதிர்வெண் மாற்றும் பொருளாகும்.

இந்த தனித்துவமான பண்புகள் காரணமாக, இது நேரியல் அல்லாத ஒளியியல் பயன்பாடுகளுக்கான மிகவும் நம்பிக்கைக்குரிய பொருட்களில் ஒன்றாக அறியப்படுகிறது. ZGP ஆப்டிகல் பாராமெட்ரிக் அலைவு (OPO) தொழில்நுட்பத்தின் மூலம் 3–5 μm தொடர்ச்சியான டியூனபிள் லேசரை உருவாக்க முடியும். 3-5 μm வளிமண்டல பரிமாற்ற சாளரத்தில் இயங்கும் லேசர்கள், அகச்சிவப்பு எதிர் அளவீடு, இரசாயன கண்காணிப்பு, மருத்துவ கருவி மற்றும் தொலை உணர்தல் போன்ற பல பயன்பாடுகளுக்கு மிகவும் முக்கியத்துவம் வாய்ந்தவை.
எங்கள் திறன்:
டைனமிக் டெம்பரேச்சர் ஃபீல்டு டெக்னாலஜி உருவாக்கப்பட்டு, ZGP பாலிகிரிஸ்டலைனை ஒருங்கிணைக்க பயன்படுத்தப்பட்டது. இந்தத் தொழில்நுட்பத்தின் மூலம், பெரிய தானியங்களைக் கொண்ட 500 கிராம் உயர் தூய்மை ZGP பாலிகிரிஸ்டலின் ஒரே ஓட்டத்தில் ஒருங்கிணைக்கப்பட்டுள்ளது.
டைரக்ஷனல் நெக்கிங் தொழில்நுட்பத்துடன் இணைந்த கிடைமட்ட கிரேடியன்ட் ஃப்ரீஸ் முறை (இது இடப்பெயர்ச்சி அடர்த்தியை திறமையாகக் குறைக்கும்) உயர்தர ZGP படிகங்களின் வளர்ச்சிக்கு வெற்றிகரமாகப் பயன்படுத்தப்பட்டது.

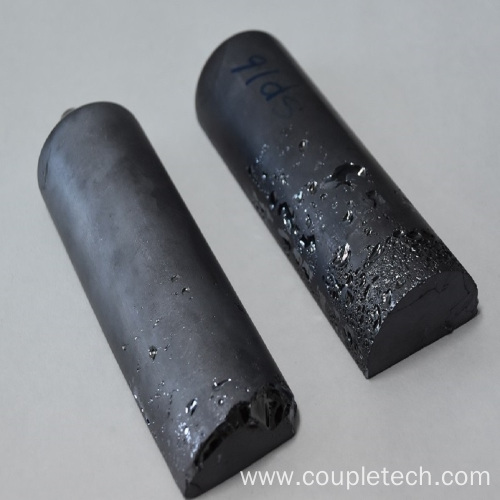

உலகின் மிகப்பெரிய விட்டம் (Φ55 மிமீ) கொண்ட கிலோகிராம் அளவிலான உயர்தர ZGP படிகமானது செங்குத்து கிரேடியன்ட் ஃப்ரீஸ் முறையில் வெற்றிகரமாக வளர்க்கப்பட்டது.
படிகங்களின் உயர் தரம் மற்றும் உயர்-நிலை படிக செயலாக்க தொழில்நுட்பம் (3-5μm மிட் இன்ஃப்ராரெட் ட்யூனபிள் லேசர் 2μm மூலம் பம்ப் செய்யும் போது 56% க்கும் அதிகமான மாற்று திறனுடன் உருவாக்கப்பட்டுள்ளது. ஒளி மூலம்).
அதிக சீரான தன்மை, குறைந்த உறிஞ்சுதல் குணகம், நல்ல நிலைப்புத்தன்மை மற்றும் உயர் மாற்று திறனுடன் கூடிய வெகுஜன அளவில் ZnGeP2 சாதனங்கள் மற்றும் அசல் வளர்ந்த படிகங்களை நாங்கள் வழங்க முடியும். அதே நேரத்தில், வாடிக்கையாளர்களுக்கு படிக செயல்திறன் சோதனைச் சேவைகளை வழங்கும் திறனைப் பெற்றுள்ள படிக செயல்திறன் சோதனை தளத்தின் முழு தொகுப்பையும் நாங்கள் நிறுவியுள்ளோம்.
